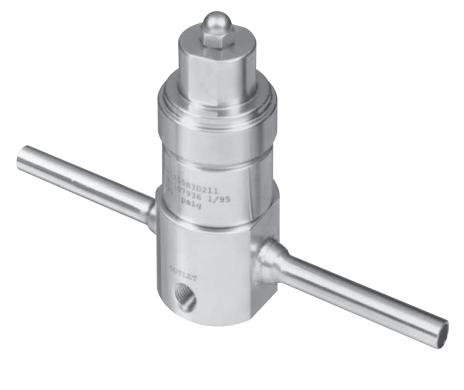

Reduktor podgrzewany parą - seria HPR2

Zastosowanie: Reduktor podgrzewany parą - seria HPR2

  • w rafineriach petrochemicznych
  • w zakładach przemysłu chemicznego, w instalacjach gazów technicznych
  • w punktach przeładunku i tankowania LNG
  • w instalacjach gazu ziemnego
  • w laboratoriach i układach poboru próbek


Parametry techniczne:



ciśnienie pracy:

  • wejściowe (w zależności od temp. od 80 do 193°C, rodzaju siedzenia oraz budowy reduktora) od 400 do 6000PSIG (od 2,76 do 41,37MPa) - szczegółowe informacje w karcie katalogowej produktu
  • wyjściowe: od 0 do 500PSIG (szczegółowe zakresy ciśnień w karcie katalogowej produktu)



przyłącza:

  • możliwe różne konfiguracje maksymalnie trzech przyłączy (standard: 1x wejście, 1xwyjście) - szczegółowe informacje w karcie katalogowej produktu
  • gwint wewnętrzny NPT: 1/8" i 1/4"



materiały:

  • korpus wykonany ze stali nierdzewnej elektropolerowanej
  • siedzenia wykonane z Tefzel, Teflon wysokiej gęstości, PCTFE, Poliamid,  PEEK



współczynniki przepływu:

  • 0,06


Właściwości:



  • ogrzewany parą reduktor serii HPR2 został zaprojektowany do ogrzewania próbek mediów przesyłanych do systemów instrumentalnych; może być użyty do wstępnego ogrzania cieczy, w celu zapobiegnięcia kondensacji gazów oraz do odparowania cieczy w celu wykonania analizy gazowej próbki
  • HPR2 zbudowany jest z reduktora na wzór serii PR1, oraz wymiennika ciepła składającego się z korpusu i elementu grzewczego; element grzewczy to układ spiralnie ułożonych ekranów o dużej powierzchni gwarantujących szybką wymianę temperatur
  • korpus reduktora wykonany ze stali nierdzewnej elektropolerowanej
  • modułowy system kontroli ciśnienia oraz wymiennik ciepła gwarantują łatwość użytkowania
  • unikalny, spiralny  element wymiennika ciepła o dużej powierzchni
  • waga 1,81kg



PROJEKT, MONTAŻ I SERWIS INSTALACJI

GAZÓW TECHNICZNYCH I LABORATORYJNYCH.

www.gaztechnika.com.pl

Dodatkowe pliki:

Dodatkowe zdjecia:

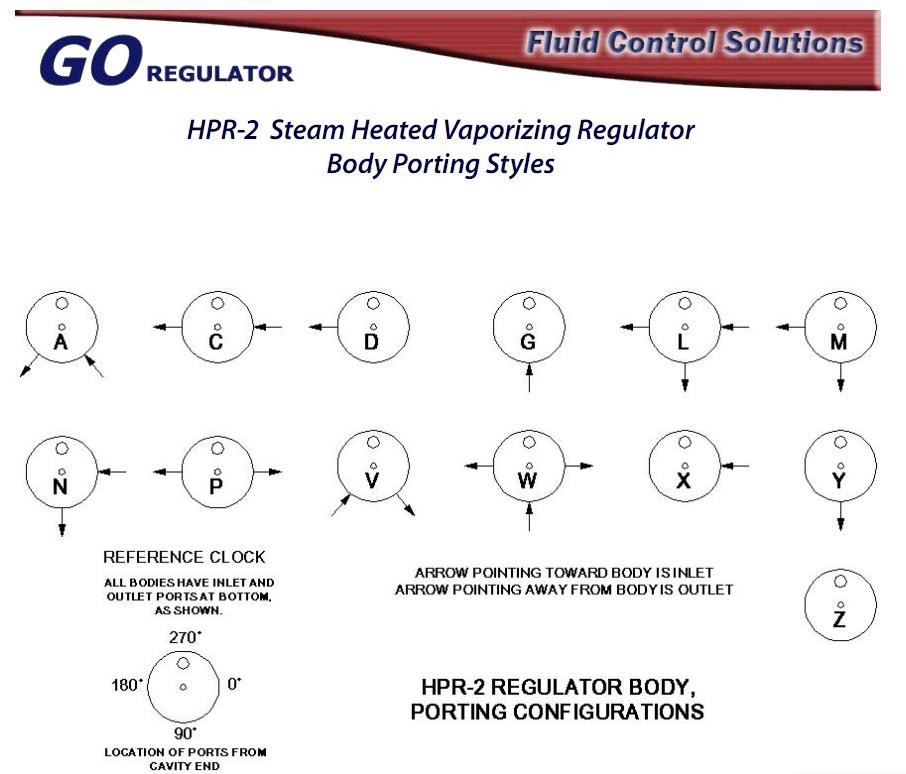

Konfiguracja portów reduktora podgrzewanego parą seria HPR2

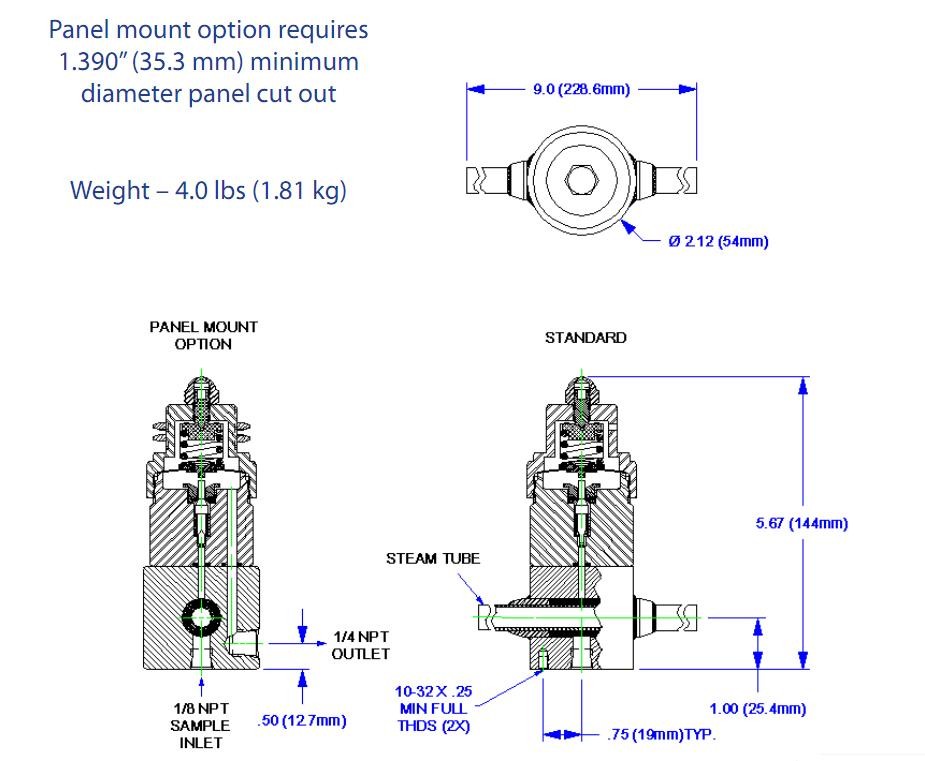

Wymiary reduktora podgrzewanego parą seria HPR2
